Kritischer Ausfall eines Turbo-Gebläses in einer Kläranlage
Energetic Machinery wurde hinzugezogen, um eine vollständige industrial blower repair und einen compressor overhaul an einem PGW Schiele GX-420 turbo aeration blower durchzuführen, der in einer Abwasserreinigungsanlage installiert ist. Das Gebläse war für die Belüftungsprozesse essenziell, und sein Ausfall führte zum Verlust der Backup-Kapazität sowie zu einem erhöhten Betriebsrisiko.
Die Erstinspektion ergab schwere Schäden an Schlüsselkomponenten, einschließlich Impeller, Lager und Getriebeelementen. Dieser Fall zeigt die Bedeutung proaktiver compressor maintenance und schneller industrial rotating equipment repair in kritischen Infrastrukturen.
Inspektion & Schadensbewertung
Schwere Schäden an Impeller, Lagern und Getriebe
Während der initialen blower inspection wurde die Einheit vor Ort demontiert und zur weiteren Analyse in die Werkstatt transportiert. Die Inspektion ergab umfangreiche interne Schäden an mehreren Komponenten.
Wichtige Ergebnisse waren:
-
Vollständiger Ausfall des impeller, eine Reparatur war nicht mehr möglich
-
Stark verbogenes Hochgeschwindigkeits-Ritzel und beschädigte Getriebeverbindungen
-
Kritische Schäden an den Rotorlagern und verschlissene Getriebelager
-
Fehler im System der Einlassleitschaufeln (IGV) und an den Diffusorschaufeln
Die Grundursache wurde auf eine fehlerhafte Schraubverbindung in der Impeller-Baugruppe zurückgeführt, die sowohl in der Materialwahl als auch in den Abmessungen unterdimensioniert war.
Solche Ausfälle sind typisch für high-speed rotating equipment, bei dem Konstruktionsmängel und mechanische Belastungen zu katastrophalen Ausfällen führen können.
Ursachenanalyse & technische Bewertung
Identifizierung von Konstruktionsschwächen
Eine detaillierte root cause analysis wurde durchgeführt, um die Ausfallmechanismen zu verstehen. Technische Berechnungen zeigten, dass die Impeller-Schraubverbindung den Betriebslasten nicht standhalten konnte, was zum Lösen während des Betriebs führte.
Wichtige Einflussfaktoren:
-
Unzureichende Schraubenfestigkeit und falsche Materialwahl
-
Hohe Rotationskräfte und dynamische Lasten
-
Fortschreitender Verschleiß und Ermüdung in kritischen Komponenten
Dies unterstreicht die Bedeutung der Kombination von vibration analysis, mechanischen Berechnungen und technischer Validierung bei der Diagnose von industrial compressor failure.
Reverse Engineering & Ersatzteilfertigung
Konstruktion eines neuen Hochleistungs-Impellers

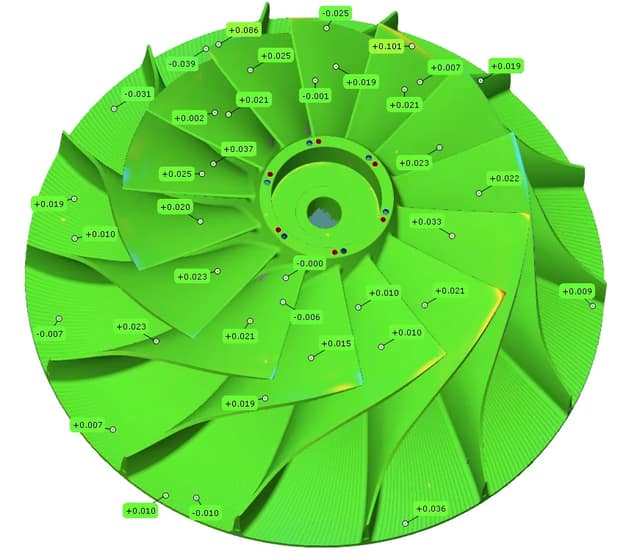

Aufgrund fehlender technischer Dokumentation und Originalzeichnungen setzte Energetic Machinery fortschrittliche Techniken des reverse engineering ein, um kritische Komponenten neu zu konstruieren und zu fertigen.
Der Prozess umfasste:
-
CFD-basiertes Impeller-Design und Leistungssimulation
-
3D-Modellierung und CAD-Engineering
-
CAM-basierte Fertigung mittels Hochpräzisionsbearbeitung
-
Materialwahl und thermische Behandlung für Langlebigkeit
Ein komplett neuer impeller und ein neues Hochgeschwindigkeits-Ritzel wurden gefertigt, wobei verbesserte Konstruktionsparameter zur Steigerung von Leistung und Zuverlässigkeit verwendet wurden.
Dieser Ansatz ermöglichte die Erstellung von OEM-alternative spare parts mit optimierten Leistungsmerkmalen.
Lagerreparatur & Rotorinstandsetzung
Wiederherstellung von Stabilität und Zuverlässigkeit
Die Überholung umfasste eine umfangreiche babbitt bearing refurbishment sowie eine rotor repair and reconditioning.
Wichtige Aktivitäten:
-
Fertigung neuer Hochgeschwindigkeits-Rotorlager
-
Reparatur wiederverwendbarer Getriebelager
-
Lagerlastberechnungen und Simulation
-
Produktion von Kippsegmentlagern für verbesserte Stabilität
Zusätzlich wurden beschädigte Öllabyrinthdichtungen neu gefertigt, um die ordnungsgemäße Abdichtung und Schmierung wiederherzustellen.
Diese Schritte sind essenziell, um den ordnungsgemäßen Betrieb von hydrodynamic bearings sicherzustellen und Vibrationen in high-speed turbomachinery zu reduzieren.
Montage, Auswuchten & Qualitätskontrolle
Präzisionstechnik für Hochgeschwindigkeitsbetrieb
Nach der Fertigung wurden alle Komponenten unter strengen Qualitätskontrollverfahren montiert und getestet.
Wichtige Prozesse:
-
Inkrementelles dynamic balancing von Rotor und Impeller
-
Überdrehzahlprüfung (+10% Betriebsdrehzahl)
-
Zerstörungsfreie Prüfung (NDT) und Qualitätsvalidierung
-
Präzisionsmontage und Einstellung der Spiele
Der Einsatz fortschrittlicher Werkzeuge und Simulationen stellte sicher, dass alle Komponenten die erforderlichen Toleranzen und Leistungsstandards erfüllten.
Ergebnisse: Verbesserte Leistung & langfristige Zuverlässigkeit
Vom Ausfall zum stabilen Betrieb
Nach Installation und Inbetriebnahme kehrte das Gebläse mit deutlich verbesserter Zuverlässigkeit in den Betrieb zurück. Das System läuft seit über einem Jahr erfolgreich und ohne Probleme.
Wichtige Ergebnisse:
-
Eliminierung wiederkehrender Ausfälle
-
Verbesserte Effizienz und Betriebsstabilität
-
Verlängerte Lebensdauer kritischer Komponenten
-
Verfügbarkeit von Ersatzteilen durch Reverse Engineering
Zusätzlich wurden vollständige 3D-Modelle und Fertigungszeichnungen erstellt, um zukünftige Wartungen zu unterstützen und die Abhängigkeit von OEM-Lieferanten zu verringern.
FAQ: Überholung von Industriegebläsen & Kompressoren
Was verursacht den Ausfall von Turbo-Gebläsen oder Kompressoren?
Häufige Ursachen sind Konstruktionsfehler, Vibrationen, Lagerverschleiß, Unwucht und Materialermüdung. Eine frühzeitige Diagnose hilft, größere Schäden zu vermeiden.
Was beinhaltet eine Gebläse- oder Kompressorüberholung?
Ein typischer compressor overhaul umfasst Inspektion, Demontage, root cause analysis, Reparatur oder Austausch von Komponenten, Montage und Leistungstests.
Können beschädigte Gebläsekomponenten ohne OEM-Unterstützung ersetzt werden?
Ja, reverse engineering spare parts ermöglicht es, veraltete oder nicht verfügbare Komponenten als hochwertige OEM-Alternativen zu reproduzieren.
Wie werden Impeller gefertigt oder repariert?
Impeller werden mithilfe von CFD-Simulationen konstruiert, mit CNC-Maschinen gefertigt und auf Unwucht sowie Leistung geprüft.
Können Gebläse-Reparaturen die Lebensdauer der Ausrüstung verlängern?
Ja, industrial blower repair und bearing refurbishment können die Lebensdauer erheblich verlängern und die Zuverlässigkeit verbessern.
Fazit: Modernes Engineering für die Zuverlässigkeit von Turbo-Gebläsen
Diese Fallstudie zeigt, wie die Kombination aus compressor overhaul, reverse engineering und Präzisionstechnik kritisches industrial rotating equipment wiederherstellen kann. Die Expertise von Energetic Machinery in den Bereichen industrial blower repair, bearing solutions und spare parts manufacturing gewährleistet zuverlässige, kostengünstige Lösungen für komplexe Herausforderungen in der Turbomaschinentechnik.
